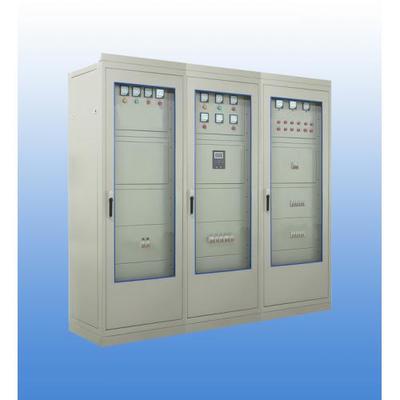

配電柜是現代電力系統中不可或缺的關鍵設備，它如同電力網絡的“神經中樞”與“交通樞紐”，負責安全、可靠、高效地接收、分配和控制電能。從大型工廠、商業樓宇到居民住宅，配電柜的身影無處不在，保障著生產與生活的正常用電。
一、配電柜的基本定義與功能
配電柜，又稱配電箱或開關柜，是一種集成了斷路器、隔離開關、熔斷器、儀表、保護裝置及母線等電氣元件的成套裝置。其主要功能包括：
- 電能分配：將來自變壓器或上級電源的電能，通過內部母線及分支電路，合理分配到各個用電終端或下級配電設備。
- 電路控制：通過開關設備，實現對每條供電線路的通、斷操作，便于設備維護和故障隔離。
- 安全保護：內置的過載、短路、漏電等保護裝置，能在電路出現異常時自動切斷電源，防止設備損壞和電氣火災。
- 測量與監控：通過電壓表、電流表、電度表及智能儀表，實時監測電力參數，為能效管理和故障診斷提供數據支持。
二、主要類型與結構特點
根據電壓等級、安裝環境與控制需求，配電柜主要分為以下幾類：

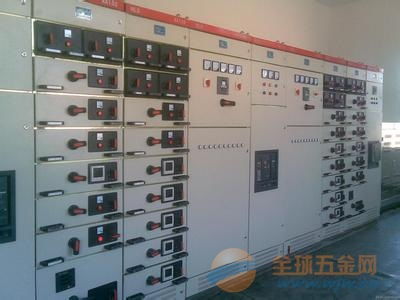

- 低壓配電柜：如GCK、GCS、MNS等型號，適用于交流50Hz、額定電壓400V及以下的系統，是工礦企業、樓宇配電最常用的類型。
- 高壓配電柜：如KYN28-12等中置柜，用于10KV等高壓系統，實現電能的進線、饋線與保護。
- 動力配電柜（箱）：專為電動機等動力設備供電和控制設計。

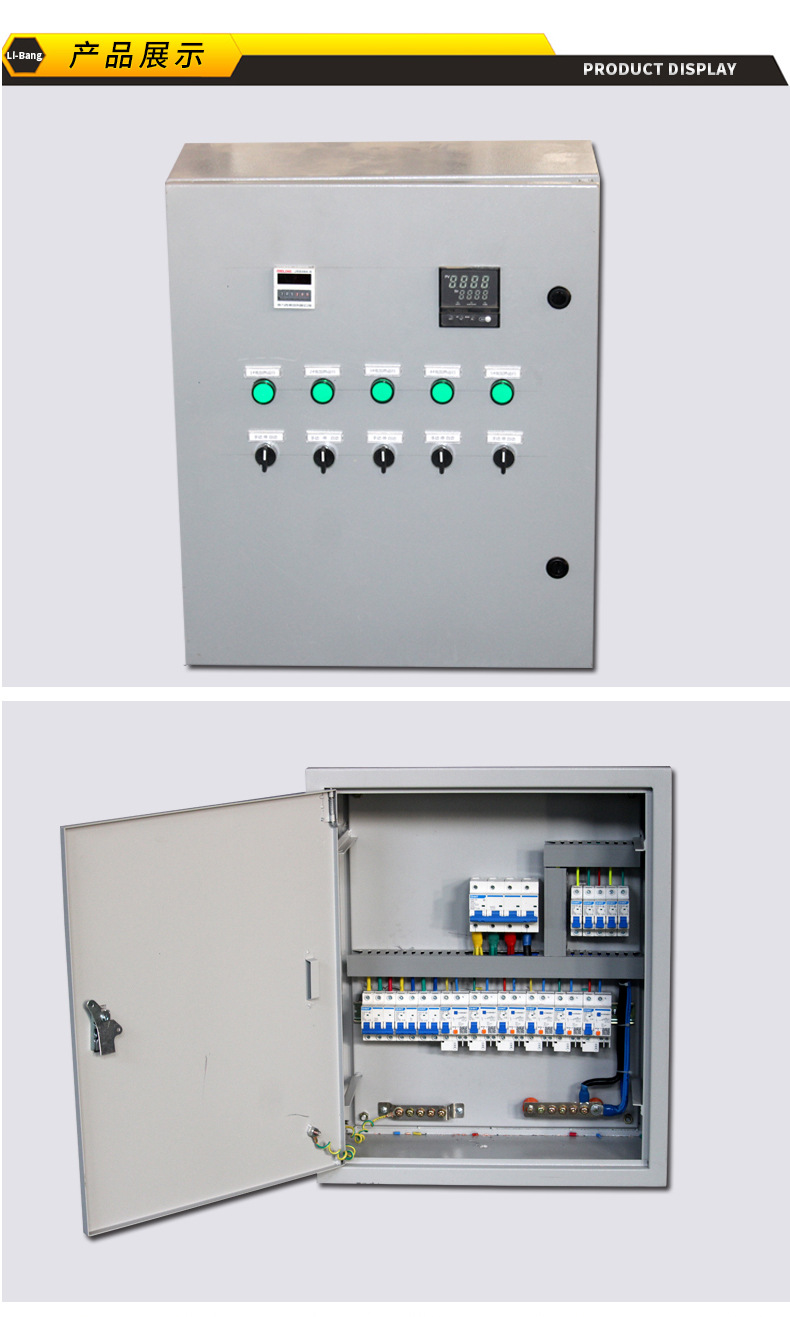

- 照明配電柜（箱）：專門用于照明線路的分配與控制。
- 智能型配電柜：集成智能監控模塊，可實現遠程監測、能耗分析與故障預警。
其結構通常由柜體（殼體）、母線系統、功能單元（抽屜或固定分隔）及電氣元件等部分組成，設計強調防護等級（IP等級）、絕緣性能、散熱與操作的便捷安全性。
三、核心組成元件
一個典型的配電柜內部包含以下關鍵部件：
- 進線單元：主開關或斷路器，連接電源進線。
- 母線系統：銅排或鋁排，負責主干電能的傳輸。
- 出線單元：由多個分支斷路器或熔斷器組成，連接至各用電負載。
- 控制與保護器件：包括接觸器、繼電器、熱繼電器、浪涌保護器等。
- 測量儀表：顯示電壓、電流、功率因數等參數。
- 輔助設備：如照明、散熱風扇、接線端子等。
四、選型與應用注意事項
選擇合適的配電柜至關重要，需綜合考慮：
- 負荷容量與類型：計算總負荷及最大需求電流，確定額定參數。
- 使用環境：戶內或戶外，環境溫度、濕度及腐蝕性，決定防護等級和材質。
- 系統擴展性：考慮未來負荷增長，預留適當的備用回路。
- 安全標準與認證：必須符合國家或國際標準（如GB、IEC標準），并通過強制性認證（如CCC認證）。
- 操作與維護便利性：柜體布局應清晰，標識明確，便于日常巡檢與故障排查。
五、智能化發展趨勢
隨著物聯網與數字技術的發展，現代配電柜正朝著智能化方向演進：
- 狀態實時感知：集成傳感器，實時采集溫度、電流、電弧等數據。
- 云端互聯與遠程運維：通過通訊模塊（如4G/5G、以太網）上傳數據至云平臺，實現遠程監控與診斷。
- 能效精細化管理：分析各回路能耗，提供優化建議，助力節能減排。
- 預測性維護：基于大數據分析，預測設備壽命與故障風險，變“被動檢修”為“主動維護”。
###
配電柜雖常隱于配電室或墻壁之內，卻是電力安全與效率的基石。正確設計、選型、安裝和維護配電柜，對于保障電力系統穩定運行、保護人身與財產安全、提升能源利用效率具有決定性意義。無論是傳統型號還是智能新品，其核心使命始終不變：為每一度電的旅程提供安全、可控的通道。
